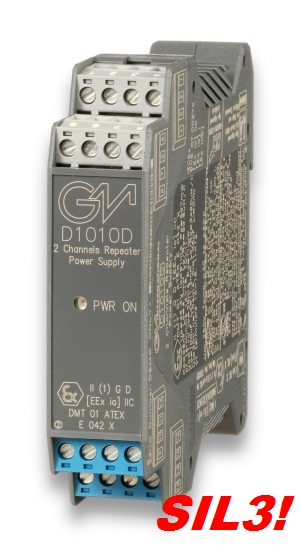

Symbol | D1010 |
Nazwa | Separator-zasilacz sygnałów analogowych (SMART-HART) w klasie bezpieczeństwa SIL3 |
Producent | GM International |
Zastosowanie | Separator zapewnia pełne zasilanie standardowych przetworników 2-przewodowych (lub obsługę przetworników z oddzielnym zasilaniem 3,4-przewodowych 4..20mA, 0-20mA) 4..20mA zamontowanych w strefie zagrożonej wybuchem oraz wysłanie sygnału prądowego do strefy bezpiecznej. Obwód zapewnia pełną 2-kierunkową komunikację, zgodną z protokołem SMART-HART (modulacja do 40 kHz)
|
|
|
|
Pliki do pobrania |
Karty katalogowe | Instrukcje (DTR) | Inne |
|
|
|
|
Dane techniczne |
Sygnał wejściowy
| Strefa Ex: 0/4...20mA przetworniki 3,4-przewodowe lub 4...20mA dla przetworników 2-przewodowych
|
Sygnał wyjściowy
| Strefa bezpieczna: 0/4...20mA aktywny/bierny przy obciążeniu do 600Ω lub napięciowy 1...5 Vdc lub 0...5 Vdc
|
Zasilanie
| 20 do 30 VDC (zabezpieczony przed odwrotną polaryzacją)
|
Atesty
| ATEX- DMT01 ATEX E042X, IECEx, UL &C-UL,FM & FM-C, rosyjski i ukraiński GOST, TUV-SIL2/SIL3 zgodny z IEC61508, Atesty morskie DNV i KR ITA
|
Cecha
| II (1) G [Ex ia] IIC, II (1) D [Ex iaD], I (M2) [Ex ia] I, II 3G Ex nA IIC T4, [Zone 0] [Ex ia] IIC, [Ex ia] I, [Ex iaD]
|
Klasa
| SIL2/SIL3
|
Opcje
| Wersje jednokanałowa D1010S lub dwukanałowa D1010D, system zasilania " Power Bus" , konwerter synałów, POWIELACZ sygnałów
|
